Mahr測頭P2001，P2004，P2004A，P2004B

產品名稱：Mahr測頭P2001，P2004，P2004A，P2004B

所屬類別：電子長度測量?jī)x

產品人氣：4189

更新日期：2019/3/11 8:54:49

詢價

產品介紹

·良好的兼容性（Mahr, Mahr-Federal,Tesa,Marposs)

·眾多的產品規格；測量范圍從1~10mm,可選擇帶真空提升型或氣壓驅動型

·帶有滾珠軸承（除P2001外）

·在全量程內都具有很高的線性精度

·出色的電磁防護能力（EMC）

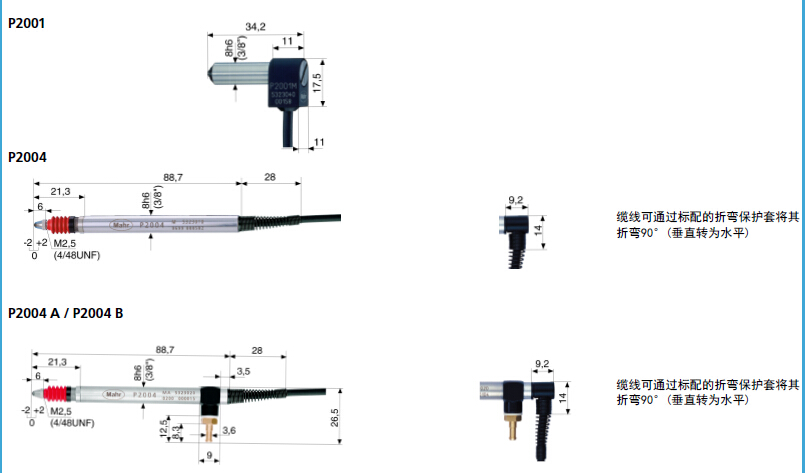

·所有的電感測頭（除P2001外）均可通過折彎保護套將電纜線的方向由軸向改為徑向，折彎保護套為標準配置

技術參數：

-2.2…0mm/-0.09…0"

+2.2…4.4mm/0.09…0.173"

測頭類型	P2001	P2004	P2004A	P2004B
測量范圍	±0.5mm/±0.020"	±2.0mm/±0.079"
上限位（1）	-
下限位（1）	-
提升/回退	-	-	真空提升	氣壓驅動（大氣壓1bar)
電子零點處的測力	0.75N	0.75N	0.75N	取決于氣壓
電子零點處的測力	±0.15N	±0.15N （2）	±0.15N （2）	取決于氣壓
測力增量	0.1N/mm	0.2N/mm	0.2N/mm	-
靈敏度誤差	0.3%	0.3%
重復性誤差Fw	0.15μm/6μin	0.1μm/4μin
滯后性誤差Fu	0.2μm/8μin	0.5μm/20μin
靈敏度經過修正后的線性誤差
在±0.1量程內	0.6μm/24μin	-
在±0.5量程內	1.5μm/60μin	0.4μm/16μin
在±1.0量程內	-	1.5μm/60μin
在±2.0量程內	-	3.0μm/120μin
防護等級	IP40	IP64
纜線長度	2.5m/8ft(3)	2.5m/8ft(3)

（1）相對于電子零點，范圍可調，調整時上下限位為同時被調整
（2）測量彈簧可更換，有0.25N、0.5N、1N、1.25N、1.5N的測力彈簧可供選擇
（3）可提供加長線，

訂貨號	P2001	P2004	P2004 A	P2004 B
兼容類型—Mahr	5323040	5323010	5323020	5323030
兼容類型—Tesa	5323041	5323011	5323021	5323031
兼容類型—Marposs	5323043	5323013	5323023	5323033
兼容類型—Federal	5323044	5323014	5323024	5323034

-5.3mm/-.20"

-2.2…0mm/-0.09…0"（1）

+5.3/+.20"

測頭類型	P2010*	P2010 A*	P2010 B*	P2014 A	P2014 B
測量范圍	±0.5mm/±0.020"			±2.0mm/±0.179"
上限位（1）
下限位（1）	8.4…10.4mm/-0.33…0.41"（1）
提升/回退	-	真空提升	氣壓驅動（大氣壓1bar)	真空提升	氣壓驅動（大氣壓1bar)
電子零點處的測力	0.75N	0.75N	取決于氣壓	0.75N	取決于氣壓
	±0.15N （2）	±0.15N （2）		±0.15N （2）
測力增量	0.1N/mm	0.1N/mm	0.2N/mm	0.1N/mm	-
靈敏度誤差	0.3%
重復性誤差Fw	0.2μm/8μin
滯后性誤差Fu	1μm/40μin		0.5μm/20μin
靈敏度經過修正后的線性誤差
在±0.5量程內	-		0.5μm/20μin
在±1.0量程內	-		2.0μm/80μin
在±2.0量程內	0.4μm/16μin		4.0μm/160μin
在±5.0量程內	20.0μm/800μin		-
防護等級	IP64		IP64
纜線長度	2.5m/8ft(3)		2.5m/8ft(3)

*輸出1/10靈敏性
（1）相對于電子零點，范圍可調，調整時上下限位為同時被調整
（2）測量彈簧可更換，有0.25N、0.5N、1N、1.25N、1.5N的測力彈簧可供選擇
（3）可提供加長線，
