SYLVAC X_Trmem XTH / 槍式三點內徑千分尺.SYLVAC公司的產品范圍極廣，從簡單的機械到高精度的數顯式，可滿足各種內徑測量的要求。操作方式可選擇二點式或三點式，測量速度快、精度高、使用方便，并可選配測頭來測量螺紋花健等特殊工件。 SYLVAC 數顯式內徑千分尺測頭為硬質合金測面，可進行大于12.5mm的盲孔測量，另選特殊測頭可測量環槽、花鍵、螺紋等。

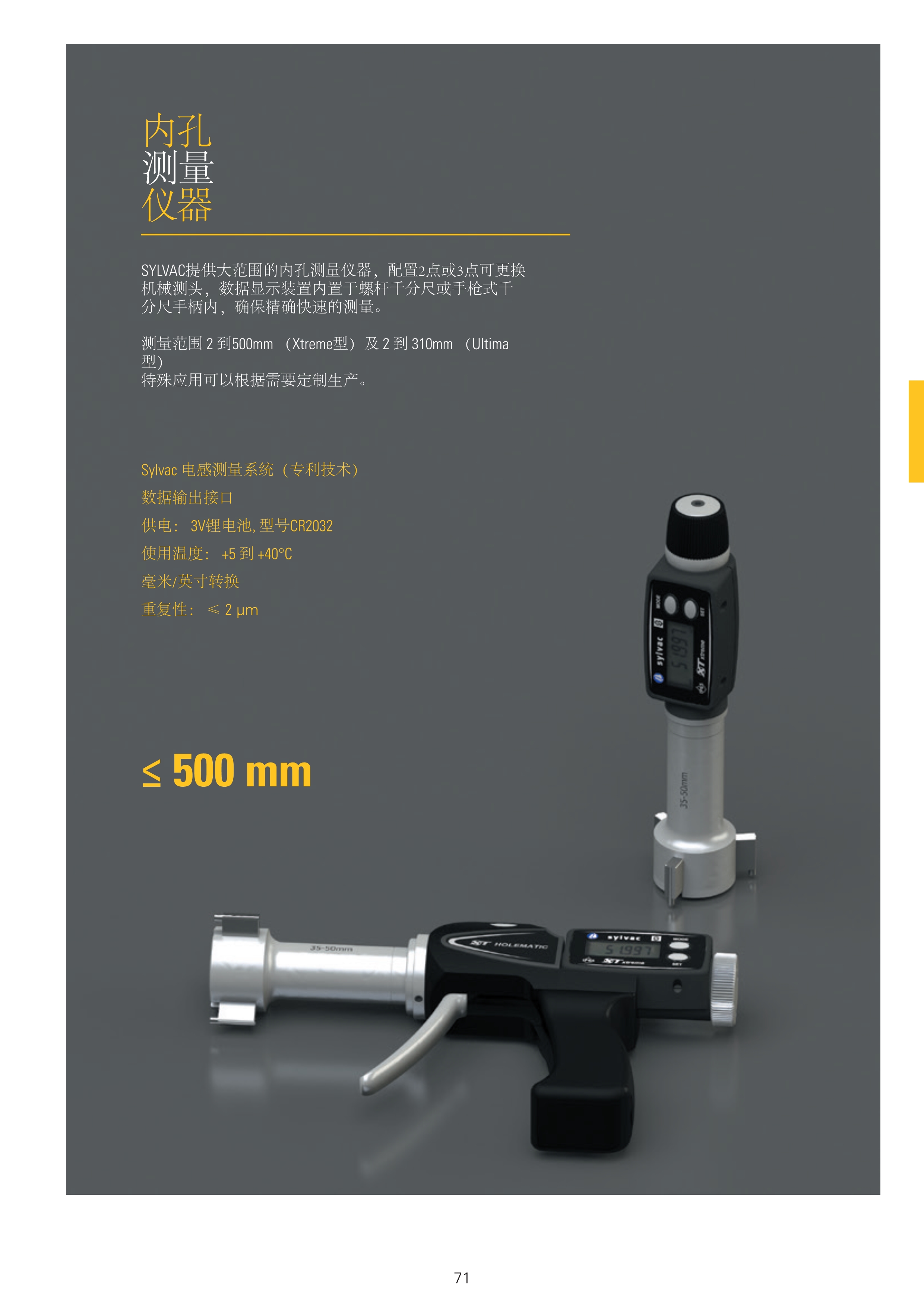

內孔
測量
儀器
SYLVAC提供大范圍的內孔測量儀器，配置2點或3點可更換
機械測頭，數據顯示裝置內置于螺桿千分尺或手槍式千
分尺手柄內，確保準確快速的測量。
測量范圍 2 到500mm （Xtreme型）及 2 到 310mm （Ultima
型）
特殊應用可以根據需要定制生產。
Sylvac 電感測量系統
數據輸出接口
供電： 3V鋰電池, 型號CR2032
使用溫度： +5 到 +40°C
毫米/英寸轉換
重復性： ≤ 2 μm
≤ 500 mm

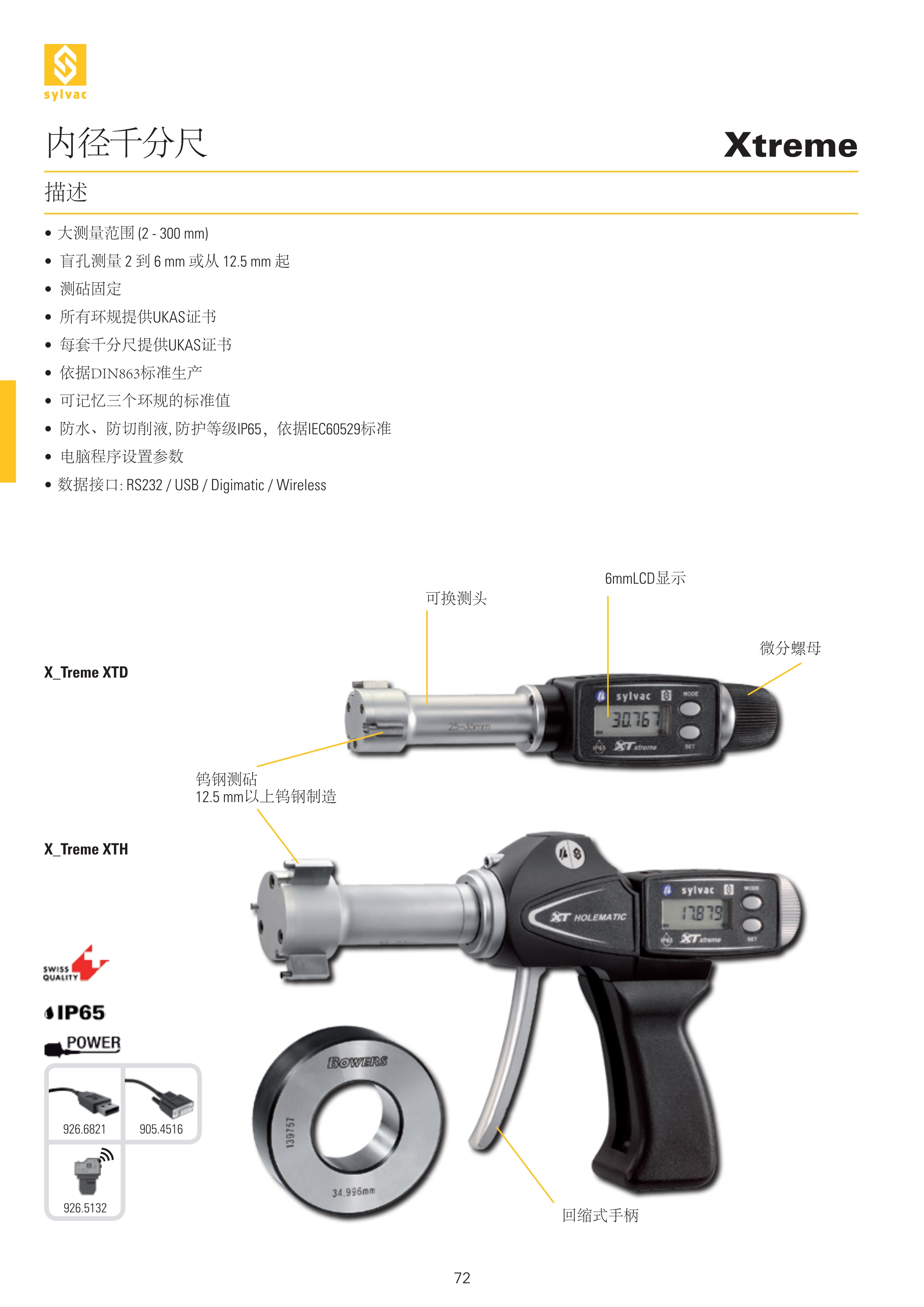

內徑千分尺 Xtreme
描述
?大測量范圍 (2 - 300 mm)"
?盲孔測量 2 到 6 mm 或從 12.5 mm 起
?測砧固定
?所有環規提供UKAS證書
?每套千分尺提供UKAS證書
?依據DIN863標準生產
?可記憶三個環規的標準值
?防水、防切削液, 防護等級IP65，依據IEC60529標準
?電腦程序設置參數
?數據接口: RS232 / USB / Digimatic / Wireless
| 內徑千分尺 Xtreme | |||||||||
| 單支內徑千分尺 xth 技術參數 | |||||||||
| 貨號 | 954.1006 | 954.1007 | 954.1008 | 954.1009 | 954.1010 | 954.1011 | 954.1012 | 954.1013 | |
| 測量范圍 mm | 2-2.5 | 2.5-3 | 3-4 | 4-5 | 5-6 | 6-8 | 8-10 | 10-12.5 | |
| 型號 | XTH1 | XTH2 | XTH3 | XTH4 | XTH5 | XTH6 | XTH8 | XTH10 | |
| 測量深度mm | 9 | 9 | 12 | 18 | 18 | 58 | 58 | 58 | |
| 誤差 μm | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| 環規直徑 mm | 2.5 | 2.5 | 4.0 | 4.0 | 5.0 | 8.0 | 8.0 | 12.5 | |
| 貨號 | 954.1014 | 954.1015 | 954.1016 | 954.1017 | 954.1018 | 954.1019 | 954.1020 | 954.1021 | |
| 測量范圍 mm | 12.5-16 | 16-20 | 20-25 | 25-35 | 35-50 | 50-65 | 65-80 | 80-100 | |
| 型號 | XTH12.5 | XTH16 | XTH20 | XTH25 | XTH35 | XTH50 | XTH65 | XTH80 | |
| 測量深度mm | 62 | 62 | 66 | 66 | 80 | 80 | 80 | 85 | |
| 誤差 μm | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | |
| 環規直徑 mm | 12.5 | 20.0 | 20.0 | 35.0 | 35.0 | 65.0 | 65.0 | 80.0 | |
| 貨號 | 954.1022 | 954.1023 | 954.1024 | 954.1025 | 954.1026 | 954.1027 | 954.1028 | 954.1029 | |
| 測量范圍 mm | 100-125 | 125-150 | 150-175 | 175-200 | 200-225 | 225-250 | 250-275 | 275-300 | |
| 型號 | XTH100 | XTH125 | XTH150 | XTH175 | XTH200 | XTH225 | XTH250 | XTH275 | |
| 測量深度mm | 100 | 100 | 100 | 100 | 100 | 103 | 103 | 103 | |
| 誤差 μm | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | |
| 環規直徑 mm | 125.0 | 125.0 | 175.0 | 175.0 | 225.0 | 225.0 | 275.0 | 275.0 | |
| 套裝內徑千分尺 sxth 技術參數 | ||||||
| 貨號 | 955.1102 | 955.1103 | 955.1104 | 955.1105 | 955.1106 | |
| 測量范圍 mm | 2-6 | 6-10 | 10-20 | 20-50 | 50-100 | |
| 型號 | SXTH1 | SXTH3 | SXTH4 | SXTH5 | SXTH6 | |
| 測頭數量 | 5 | 2 | 3 | 3 | 3 | |
| 環規數量 | 3 | 1 | 2 | 2 | 2 | |
| 測力 | 4N | 9N | 9N | 19N | 19N | |
| 貨號 | 955.1107 | 955.1108 | 955.1114 | 955.1115 | 955.1116 | |
| 測量范圍 mm | 100-150 | 150-200 | 6-20 | 20-100 | 100-200 | |
| 型號 | SXTH7 | SXTH8 | SXTH10 | SXTH11 | SXTH12 | |
| 測頭數量 | 2 | 2 | 5 | 6 | 4 | |
| 環規數量 | 1 | 1 | 3 | 4 | 2 | |
| 測力 | 22N | 22N | 9N | 19N | 22N | |
