RSB001感柵尺配件
感柵尺 配件EPT002 V3E RSB001 MDB001 PRB010 PRB018
EPT002
EPT002 V3E
RSB001
MDB001
PRB010
PRB018
感柵尺 配件EPT002 V3E RSB001 MDB001 PRB010 PRB018

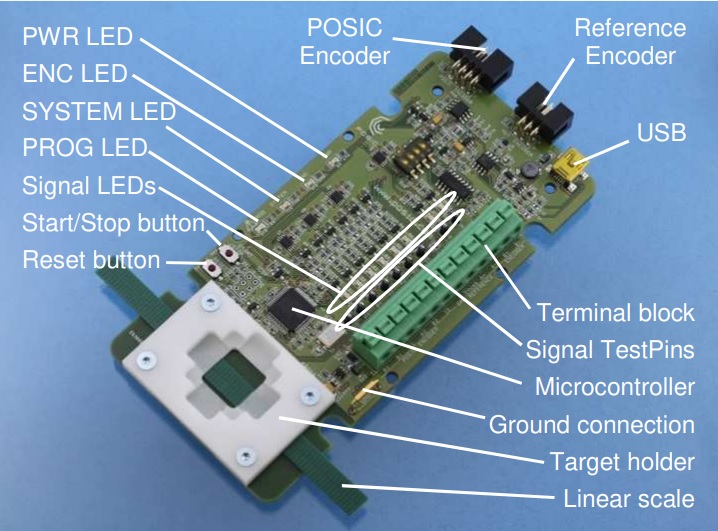

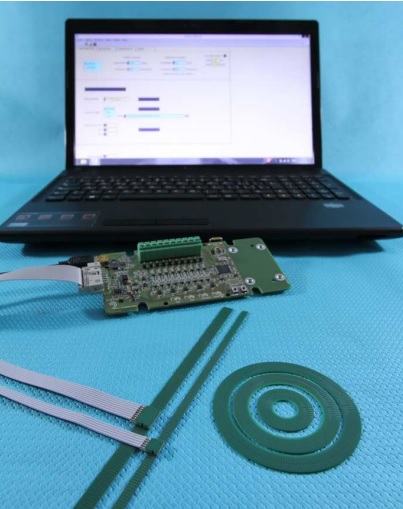

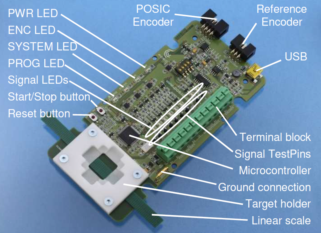

 | POSIC 感柵尺標定電路板 和 ASSIST 標定軟件 | 文件下載 | |||
| 功能介紹： | 標定電路板數據表EPT002（英文） | ||||
| 1）對POSIC感柵尺系列產品進行參數設置。 | 標定電路板快速啟動說明（英文） | ||||
| 2）將設置的參數信息，以及產品信息讀入到感柵尺芯片儲存。 | 標定電路板使用手冊（英文） | ||||
| 3） 通過手動，自動或者外部文件的方式設置LUT數據。 | |||||
| 4）可以通過參考光柵/磁柵尺對POSIC感柵芯片進行評估。 | |||||
| 5）可以通過外部運動平臺，對POSIC感柵芯片進行標定。 | |||||
| 6）可對于POSIC感柵尺芯片進行故障排查。 | |||||
| 7）可選配半透明塑料防護外殼，便于攜帶和現場操作。 | |||||

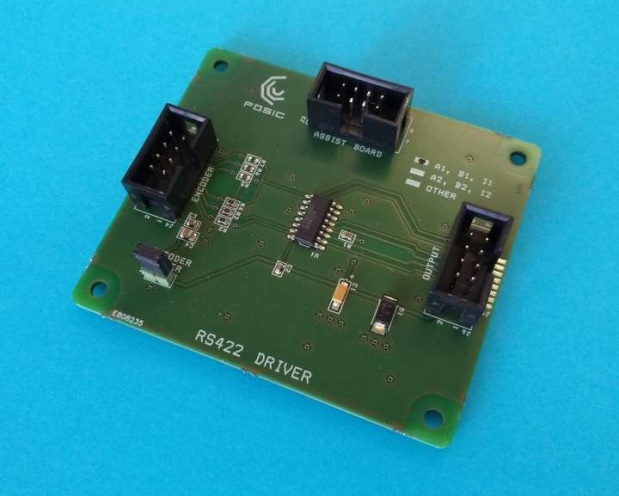

 | RS422信號轉接板 | 文件下載 | |||
| 功能介紹： | RS422信號轉接板數據表 RSB001（英文） | ||||
| 1）單端信號轉為差分RS422信號輸出 | |||||
| 2）可與POSIC標定電路板配套使用，對感柵芯片進行編程。 | |||||

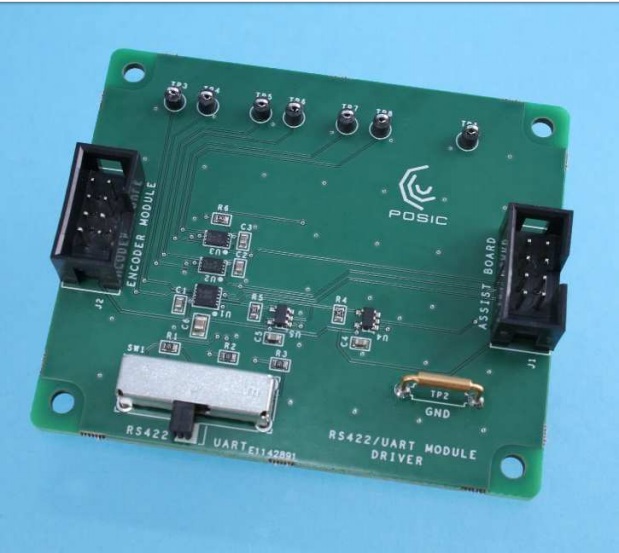

 | AP92系列絕對式驅動板 | 文件下載 | |||
| 功能介紹： | AP92系列絕對式驅動板數據表MDB001（英文） | ||||
| 1）僅可配套AP92XX系列的絕對式感柵。 | |||||
| 2）可與POSIC標定電路板配套，對AP92系列絕對式感柵進行編程。 | |||||
| 3）對于AP9200系列，開關設置為RS422. | |||||
| 4） 對于AP9201系列，開關設置為UART | |||||

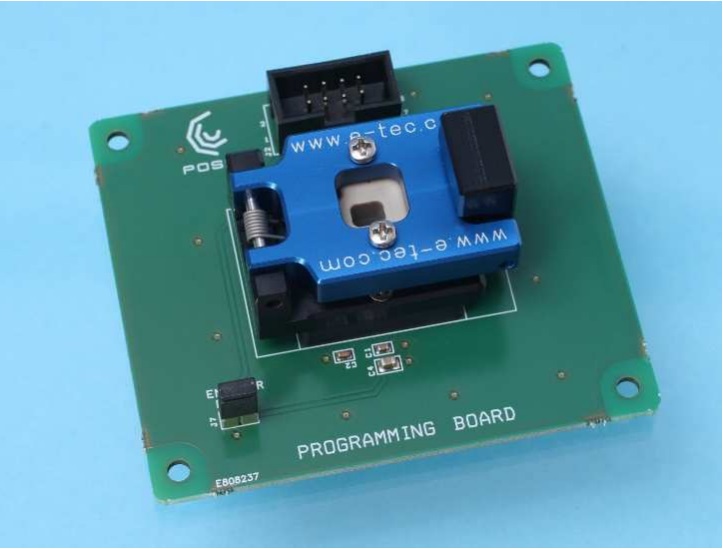

 | 10針雙通道芯片夾具 | 文件下載 | |||
| 功能介紹： | 10針雙通道芯片夾具數據表 PRB010（英文） | ||||
| 1）可配套ID4501L/C/G系列10引腳感柵芯片。 | |||||
| 2）可與POSIC標定電路板配套，對配套感柵芯片進行編程。 | |||||
| 3）編程之后的芯片可直接在電路板焊接。 | |||||
 | 18針三通道芯片夾具 | 文件下載 | |||
| 功能介紹： | 18針三通道芯片夾具數據表 PRB018（英文） | ||||
| 1）僅可配套IT5602L/C，AP5603系列18引腳感柵芯片。 | |||||
| 2）可與POSIC標定電路板配套，對配套感柵芯片進行編程。 | |||||
| 3）編程之后的芯片可直接在電路板焊接。 | |||||
