H2AF-27-D90圓光柵/角度編碼器

產品名稱：H2AF-27-D90圓光柵/角度編碼器

所屬類別：距離碼圓光柵

產品人氣：3943

更新日期：2019/12/3 11:11:38

型號注釋:

H2A:jue對式角度編碼器，通訊協議為SSI,適用于發格系統或其他支持SSI協議的數控系統。

H2AS:jue對式角度編碼器，通訊協議為SSI,支持SIEMENS® Solution Line系列。

H2AF:jue對式角度編碼器，支持FANUC® 01,02和αi 通訊協議。

H2AM:jue對式角度編碼器，支持MITSUBISHI® CNC 通訊協議。

H2AP:jue對式角度編碼器，支持PANASONIC® (Matsushita)通訊協議。

H2AD:jue對式角度編碼器，通訊協議為發格FeeDat®協議，適用于發格和其他應用發格FeeDat通訊協議的數控系統。

H2AD + EC-PA-DQ1:FeeDat型編碼器+EC-PA-DQ1信號轉換電纜，支持西門子應用DRIVE-CLiQ®通訊協議的Solution Line系列數控系統。

H2AB:jue對式角度編碼器，支持應用BiSS®通訊協議的數控系統。

技術參數：

	H2A	H2AS	H2AF	H2AM	H2AP	H2AD	H2AD +EC-PA-DQ1	H2AB
測量方式	讀取圓盤式玻璃光柵
精度	± 2.5角秒/± 5角秒
輸出信號	1 Vpp	1 Vpp	–	–	–	–	–	–
分辨率/每轉脈沖數	23 bits (8 388 608 positions)1 Vpp: 16 384 pulses/ turn	23 bits (8 388 608 positions)1 Vpp: 16 384 pulses/ turn	27 bits (134217 728 positions)	27 bits (134 217 728 positions)	23 bits (8 388 608 positions)	27 bits (134 217 728 positions)	27 bits (134 217 728 positions)	26 bits (67 108 864 positions)
zui高頻率	180 kHz（1Vpp信號）	180 kHz（1Vpp信號）	–	–	–	–	–	–
zui大電氣轉速	< 1500 min-1
固有頻率	> 1000 Hz
電源	5 V (3.6...5.25); < 250 mA (無負載)
zui大電纜長度	75 m (*)	100 m	30 m	30 m	30 m	100 m	30 m	30 m (*)
zui大機械轉速	3000 min-1
慣量	650 g/cm2
轉動力矩	< 0.5 Nm
抗振性	100 m/s2 (55 … 2000 Hz) IEC 60068-2-6
抗沖擊性	1000 m/s2 (6 ms) IEC 60068-2-27
工作溫度	0oC … 50oC
存儲溫度	-30oC ... 80oC
重量	1 kg
防護等級	IP 64 DIN 40050 (標準)> IP 64 (DIN 40050)潔凈壓縮空氣0.8± 0.2bar
連接方式	內嵌式插座

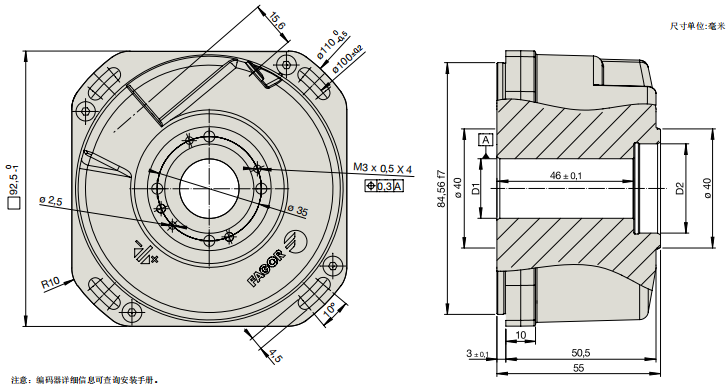

產品尺寸圖：

訂貨型號注解：

Example of Angular Encoder: H2AF-27-D90-2

D90

類型:

?H2:孔型

A:jue對編碼器

通訊協議： ? 空格: SSI協議 (發格)

? D: FeeDat®協議 (發格)(*) ? S: SSI協議（西門子SL)

? F: FANUC®(01 and 02 and αi)協議

? M: MITSUBISHI® CNC協議

? P: PANASONIC®(Matsushita)協議

? B: BiSS®協議

每轉脈沖數:

? 23 位(8 388 608 positions)

? 26 位(67 108 864 positions)

? 27 bits(134 217 728 positions)

外徑尺寸:

? D90: 90 mm

精度： ? 空格: ± 5”

角秒

? 2: ± 2.5” 角秒
