JCXU系列讀數頭

簡單介紹：

JCXU2 讀數頭采用 的大面積單場掃描技術、自動增益控制技術、自動糾偏
技術，可以有效降低污染的影響，讀數頭內置的ADC細分可以提供更大帶寬,同時更有
效降低細分噪聲和細分誤差，配合濾波在保證低位置噪聲和平滑的速度控制情況下，可達到
20nm 的有效分辨率，內置 REF 參考原點和限位輸出，并提供標準的差分 TTL 數字增量接口，
多色的 LED 集成在讀數頭上蓋上，可指示信號強度，方便安裝。

特點：

分辨率20nm

極強的抗污染能力：大面積單場掃描技術，大于100條柵線同時掃描，有效降低灰塵等其他污染物帶來的影響。帶寬，低細分誤差：內置ADC和濾波電路，提供的帶寬、的分辨率、動態響應，更低的細分誤差。自動增益控制，自動糾偏：自動增益控制、自動糾偏電路與算法，提供更穩定的信號輸出。多色指示燈提示信號強度，方便安裝。

SinCos 1Vpp、差分TTL信號接口。內置 REF 原點與限位信號。

JCXU2讀數頭優秀的抗污染能力
大面積單場掃描技術

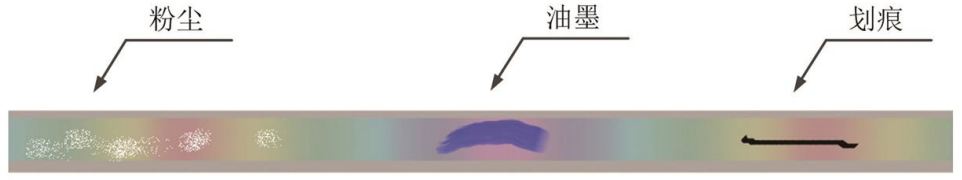

經測試，在使用JCXUS不銹鋼柵尺時，JCXU2讀數頭在經過類似上圖的粉塵、
油墨、劃痕等污染的情況下，測量精度僅受到幾十納米的影響，且信號的李薩茹圖形僅幅值受到一
點影響，不會出現直流偏差，幅值不均等失真。更不會導致讀數頭無法工作。

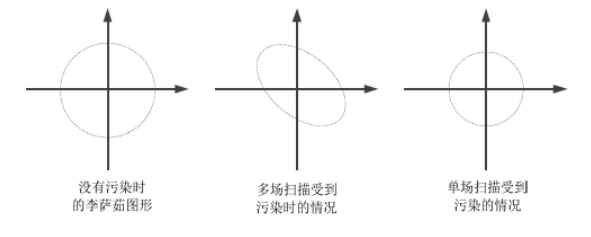

單場掃描的抗污染能力：

經測試在使用JCXUS不銹鋼柵尺時，JCXU2讀數頭在經過類似上圖的粉塵、
油墨、劃痕等污染的情況下，測量精度僅受到幾十納米的影響，且信號的李薩茹圖形僅幅值受到一
點影響，不會出現直流偏差，幅值不均等失真。更不會導致讀數頭無法工作。
JCXU2讀數頭的單場掃描只在一個傳感器上輸出Sin+，Sin-，Cos+，Cos-信號，不同于四場掃描
需要四個傳感器輸出信號，當柵尺上有污染時，信號的幅值，同時發生變化，不會造成李薩茹圖形失真

自動增益控制技術
JCXU2讀數頭使用SINPO新天光電自動增益控制技術，在讀數頭與柵尺之間的間距發生變
化時（多數發生在讀數頭調節安裝時），或讀數頭運動速度發生變化時，信號的幅值都會發生變化，
JCXU2讀數頭的自動增益控制技術可以使這些信號的幅值始終保持穩定，保證輸出精度。

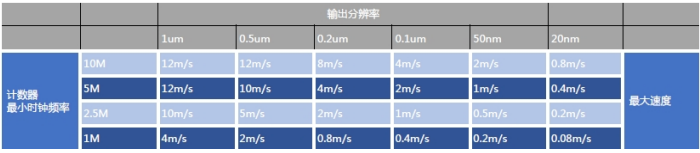

速度與分辨率、頻率關系：

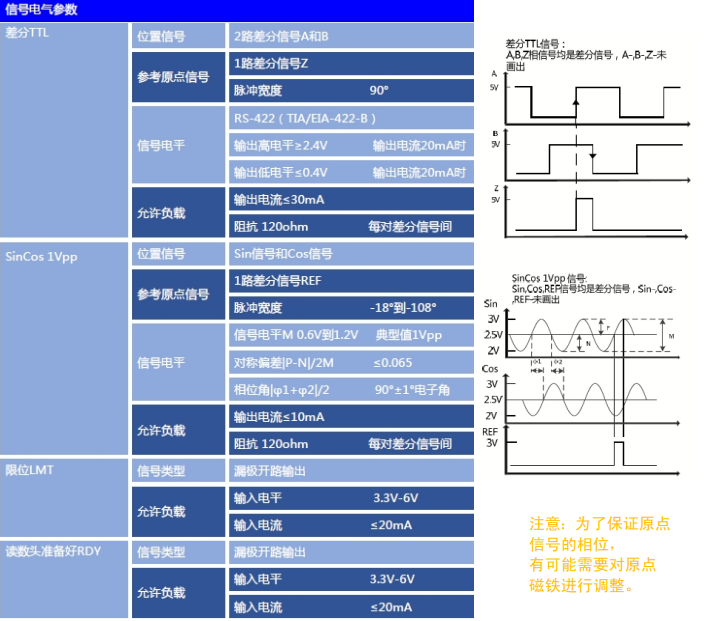

信號含義：

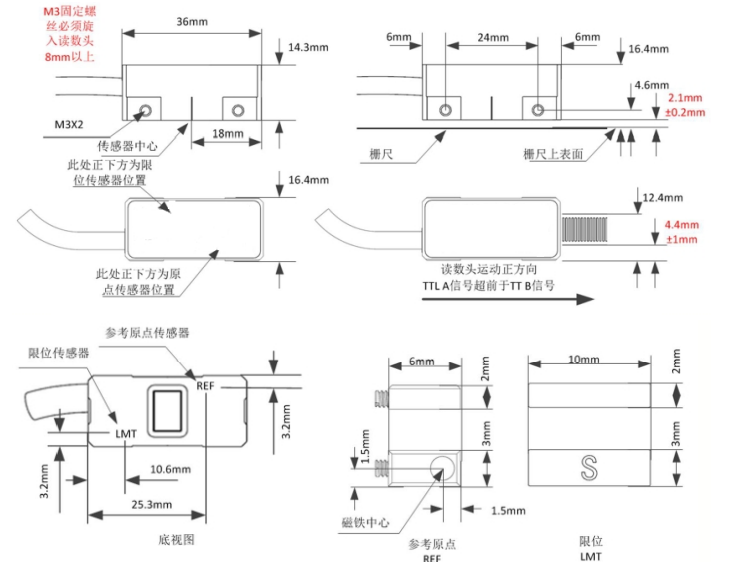

讀數頭尺寸圖：

讀數頭按照箭頭方向運動時：數字信號輸出： A相信號前于B相信號
                                                                                                     模擬量信號輸出：Sin 信號前于 Cos 信號

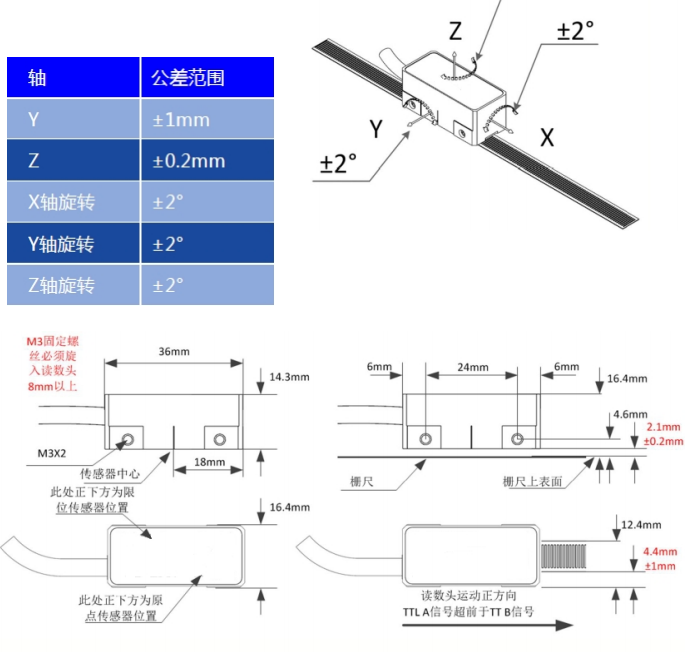

讀數頭安裝：

寬松的安裝公差

得益于Sinpo的單場掃描技
術，以及光學系統，JCXU2讀數
頭有著非常寬松的安裝公差允許范圍。

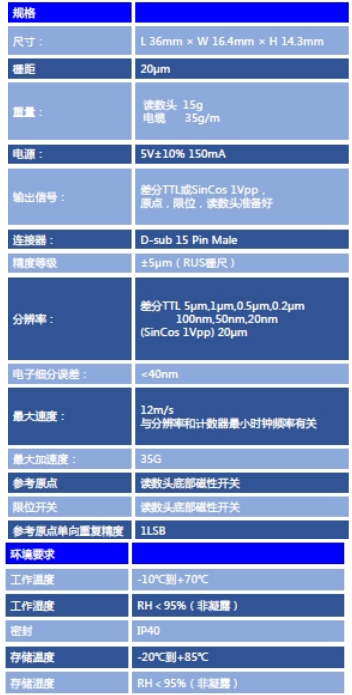

JCXUS 柵尺規格
