PL101-RY/PL101-PHY支持安川YASKAWA驅動器串行接口磁柵尺，高精度每米0.003mm,直接連接CN2接口。
產品介紹:
信號讀頭PL101-RY/RHY對應安川YASKAWA驅動器兼容。
特點:
1.非接觸檢測單元；
2.耐油、灰塵、振動、沖擊能力強；
3.與安川YASKAWA驅動器直接連接，并進行直線的位移和移動距離檢測
4.耐油、耐振動、耐污染及耐久性；
5.結構簡單，易安裝，使用壽命長，與金屬相同的熱膨脹系數。
產品參數：
型號 | PL101-RM | PL101-RHM | PL101-RY | PL101-RHY | PL101-RP | PL101-RHP | ||||
讀數頭 | PL101-R | PL101-RH | PL101-R | PL101-RH | PL101-R | PL101-RH | ||||
防護等級 | IP50 | IP67 | IP50 | IP67 | IP50 | IP67 | ||||
原點讀取 | 有 | |||||||||
解析度 | 0.1μm(1/8000) | 1/8192 | 0.1μm(1/8000) | |||||||
精度（溫度為20?C時） | ±10μm*L≤3000mm; ±(10L+2.5N) μm *L≤3000mm; | |||||||||

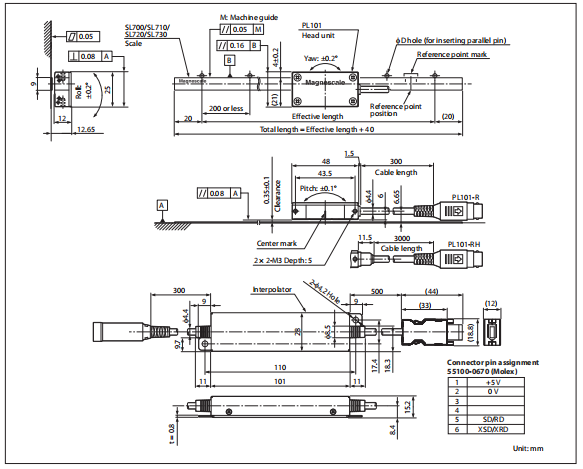

與尺的間隙 | 0.35±0.1mm | |||||||||
水平面 | ±0.2mm | |||||||||
高度改變 | 間隔 | ±0.1度 | ||||||||
偏移 | ±0.2度 | |||||||||
轉動 | ±0.2度 | |||||||||
通訊協定 | 三菱電機 | 安川電機 | 松下電機 | |||||||
供應電壓 | DC 5V±5% | |||||||||
消耗功率 | 1.0W | |||||||||
響應速度 | 10m/s | |||||||||
線長 | 300mm | 3000mm | ||||||||
重量 | 60g | 150g | ||||||||
工作溫度 | 0～+45℃ | |||||||||
存儲溫度 | -20～+50℃ | |||||||||
延長線（選項） | CK-T12:1m CK-T13:3m CK-T14:5m CK-T15:10m | |||||||||
內插器，伺服放大器期間延長線（另售） | CE32-1: 1m CE32-3: 3m CE32-5: 5m CE32-10: 10m CE32-15: 15m CE32-20: 20m | CE33-1: 1m CE33-3: 3m CE33-5: 5m CE33-10: 10m CE33-15: 15m CE33-20: 20m | ||||||||
SONY系列產品型號：
DK25NR5/DK25PR5/DK25NLR5/DK25PLR5
DK802AR/DK802ALR/DK802BR/DK802BLR/DK802AR5/DK802ALR5/DK802BR5/DK802BLR5
DF805SR/DF805SF/DF805SLR/DF805SFLR;MF10-P1/MF10-P2
DF812SR/DF812SF/DF812SLR/DF812SFLR;MF10-P1/MF10-P2
DS812S/DS812SR
LT10A-105/LT10A-105B/LT10A-105C/LT10A-205/LT10A-205B/LT10A-205C
LT11A-101/LT11A-101B/LT11A-101C/LT11A-201/ LT11A-201B/LT11A-201C
LT20A-101/LT20A-101B/LT20A-101C/LT20A-201/LT20A-201B/LT20A-201C
LT30-1G/LT30-1GB/LT30-1GC/LT30-2G/LT30-2GB/LT30-2GC
MG10-P1/MG10-P2; MG20-DK/MG20-DG/MG20-DT; MG30-B1/MG30-B2
MG50-EC/MG50-CL/MG51/MG50;MF10-P1/MF10-P2/MF10-CM
MT12-05/MT12-10/MT13-01/MT13-05/MT13-10/MT14-01/MT14-05/MT14-10
SONY磁柵尺 :
SONY顯示器 :
PL20C-3/-3C;PL20C-5/-5C;PL20C-10/-10C;PL20C-15/-15C;PL20C-20/-20C;PL20C-30
PL81-3,PL81-5,PL81-7,PL81-A,PL81-3B;PL82-3,PL82-5,PL82-7,PL82-A,PL82-3B
